Ugniai{0}}atspari ir šilumą-izoliuojanti pagrindinė plieninio rėmo konstrukcija (apkrovos-guolis ir šiluminio lūžio šerdis)

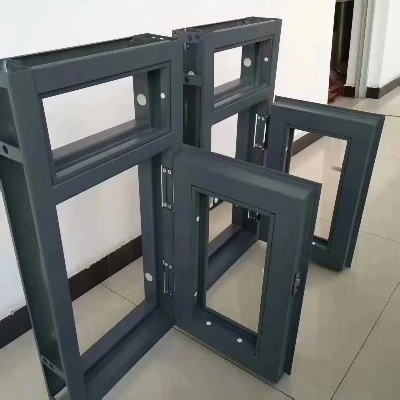

(I) Profilio substrato dizainas (privalomas sienos storis pagal nacionalinį standartą)
Karštai cinkuotas-šaltai valcuotas plieno lakštas naudojamas su ne mažesniu kaip 80 μm storio cinkuoto sluoksnio sluoksniu, kuris apsaugo nuo greitos korozijos ir suminkštėjimo esant aukštai temperatūrai:
Pagrindinių langų rėmų ir įvorių medžiagų vardinis sienelių storis turi būti ne mažesnis kaip 1,2 mm; A klasės ugniai atspariems langams rekomenduojamas 1,5 mm storis.
Kilnojamųjų varčios rėmų sienelių storis turi būti ne mažesnis kaip 1,0 mm; viengubo pločio virš 1,8 m varčioms storis didinamas iki 1,2 mm.
Griežtai draudžiami ploni 0,8 mm ar mažesni geležies lakštai ir vieno sluoksnio paprasti štampuoti profiliai.
(II) Kelių{0}}ertmių šiluminė-lūžio išlenkta sekcija (blokuoti metaliniai šiluminiai tiltai)
Profilis turi trijų{0}}ertmių sluoksnių struktūrą, kad būtų kruopščiai nupjauti tiesioginiai plieno šilumos laidumo keliai:
Išorinei oro sąlygoms{0}}atspari ertmė: užtikrina lauko atsparumą korozijai ir atsparumą vėjo slėgiui be užpildų.
Centrinė pagrindinė ugniai-atspari ertmė (šilumai-atsparus šerdies sluoksnis): pilnai užpildyta A klasės aliuminio silikato ugniai{2}}atspari medvilnė, kurios tūrinis tankis yra didesnis arba lygus 96 kg/m³, o šilumos laidumas yra mažesnis arba lygus 0,03 W/(m·K). Medžiaga netirpsta aukštoje temperatūroje ir neišskiria toksiškų išmetamųjų dujų; užpildas turi būti tankus, be įdubimų ar tarpų.
Vidinė buferio ertmė: palaiko terminį plėtimąsi ir sugeria aukštos{0}}temperatūrines deformacijas kartu su sandarinimo komponentais.
(III) Ugniai{0}}atspari sandarinimo konstrukcija, skirta rėmo-sienos prijungimui
Tarpai tarp langų rėmų ir sienų yra pagrindiniai išmetamųjų dujų įsiskverbimo kanalai, kuriuose naudojamas sluoksniuotas sandarinimo dizainas:
Tarp lango rėmo ir sienos turi būti paliktas 20-30 mm tarpas, viduje užpildyta ugniai-atspari akmens vata, o išorė padengta aukštai temperatūrai atspariu ugniai atspariu sandarikliu.
Išilgai išorinio lango rėmo krašto iš anksto įterptos grafito plintančios sandarinimo juostelės,{0}}kurios kaitinant išsiplečia 3–5 kartus, kad užblokuotų sienų tarpus.
Atstumas tarp fiksuotų išsiplėtimo varžtų neturi viršyti 600 mm, kiekvienoje pusėje turi būti ne mažiau kaip 2 tvirtinimo taškai. Ugniai -atsparus sandariklis turi būti iš dalies užpildytas varžtų vietose, kad būtų izoliuotas šilumos laidumas.
A klasės kompozitinė šiluminė{0}}izoliacinė ugniai atspari stiklinimo sistema (pagrindinis šilumos izoliacijos komponentas)

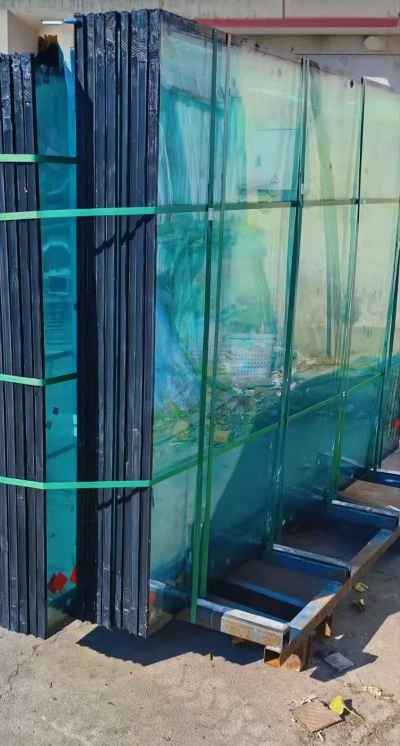

Vienos dalies cezio-kalio ne-izoliacinis ugniai-atsparus stiklas (C klasė) draudžiamas šilumą-izoliuojantiems plieniniams priešgaisriniams langams. Norint blokuoti spinduliuojamą šilumos perdavimą, turi būti naudojamas dvigubas -sluoksnis kompozicinis glaistytas ugniai atsparus stiklas:
Sluoksniuoto stiklo struktūra: dvigubo{0}}sluoksnio grūdintas flotacinis stiklas su vandeniui{1}}atspariu ugniai-gelio tarpsluoksniu; bendras galutinis storis turi būti ne mažesnis kaip 25 mm.
Šilumos blokavimo mechanizmas: gelis greitai putoja ir karbonizuojasi 300 laipsnių temperatūroje, sudarydamas tankų šilumą{1}}izoliuojantį anglies sluoksnį, kuris blokuoja daugiau nei 90 % aukštos temperatūros šiluminės spinduliuotės ir palaiko temperatūros kilimą ne-ugnies pusėje standartinėse ribose.
Surinkimo tarpų kontrolė: tarp stiklo ir plieninės varčios rėmo turi būti vienodas 3–5 mm tarpas. Turi būti naudojamas tik aukštai -temperatūrai atsparus ugniai atsparus sandariklis; Paprastas silikoninis oro sąlygoms atsparus sandariklis draudžiamas (jis tekės ir suges aukštoje temperatūroje).
Ugniai -atspari karoliuko konstrukcija: integruoti plieniniai karoliukai visiškai apgaubia stiklo kraštus, o vidinėje pusėje pritvirtintos ugniai-atsparios sandarinimo juostelės, kurios kompensuoja stiklo ir plieno šiluminio plėtimosi skirtumą ir apsaugo nuo savaiminio -sprogimo dėl ekstruzijos.
Atitikties reikalavimai: stiklas turi turėti nepriklausomą 3C sertifikatą, o jo atsparumo ugniai riba turi būti ne mažesnė nei viso lango komplekto.
Temperatūrai-kontroliuojama ugniai-atspari aparatinė įranga ir automatinio uždarymo struktūra (privaloma kilnojamųjų langų struktūra)
Termiškai aktyvuota lydanti jungtis: veikia 73 laipsnių ±0,5 laipsnių temperatūroje. Išlydžius karščiu, lango varčia turi būti visiškai uždaryta ir užrakinta per 60 sekundžių.
Ugniai -atsparūs vyriai: specialūs plieniniai ugniai atsparūs vyriai, kurie išlaikė atsparumo ugniai bandymus. Esant aukštai temperatūrai, jie nesuminkštės ir nesulūžtų, vienoje varčioje sumontuoti mažiausiai 2 rinkiniai.
Langų uždarytuvai, priešgaisrinės spynos ir kamščiai yra 3C-sertifikuota ugniai-atspari aparatūra, kurios atidarymo-patvarumas yra ne mažesnis kaip 10 000 ciklų.
Platūs langai turi būti su nuoseklia atrama, kad būtų išvengta netolygaus įtempimo, dėl kurio neužsidaro pilnai ir atsiranda tarpų.
